1 主題內容與適用范圍
本標準規定了大型制冰設備的型式和基本參數、技術要求、試驗方法、檢驗規則、標志、包裝和貯存。
本標準適用于以R717 為制冷劑，以鹽水間接冷卻形式制取白冰，日產10t 以上的大型制冰設備（以下簡稱制冰設備）。小型制冰設備、透明冰的制冰設備及氟利昂制冰設備也可參照使用。
2 引用標準
GB 191 包裝儲運圖示標志
GB 1497 低壓電器基本標準
GB 4600 人造冰
GB 4601 制冰桶
GB 5657 單級單吸清水離心泵技術條件
GB 6067 起重機械安全規程
GB 6388 運輸包裝收發貨標志
GB 7190 玻璃纖維增強塑料冷卻塔
GB 9237 制冷設備通用技術規范
GB 10875 中型活塞式單級制冷壓縮機技術條件
GB/T 13306 標牌
JB 1036 通用橋式起重機技術條件
JB 4337 氨制冷裝置用貯氨器、低壓循環貯氨器、氨液分離器、集油器技術條件
JB 4338 氨制冷裝置用立式冷凝器、臥式冷凝器、臥式蒸發器技術條件
JB 4339 氨制冷裝置用蒸發式冷凝器技術條件
JB 4341 氨制冷裝置用立管式蒸發器、螺旋管式蒸發器技術條件
JB 4347 制冷裝置用攪拌機技術條件
JB/T 5446 中型活塞式單機雙級制冷壓縮機技術條件
JB/T 6906 噴油螺桿式單級制冷壓縮機
3 型式和基本參數
3. 1 型式
以R717 為制冷劑、鹽水為載冷劑的間接制冰方式，半連續作業，冰桶成組行車吊裝式。
3. 2 型號

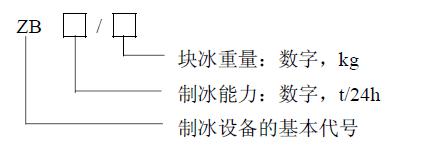

制冰設備型號由大寫漢語拼音字母和阿拉伯數字組成，表示方法如下：

3. 3 型號示例
24h 制冰30t，塊冰重量為50kg 的制冰設備的型號為ZB 30/50。
3. 4 基本參數
3. 4. 1 制冰桶的基本參數
3. 4. 1. 1 制冰桶按照塊冰的重量分為 50，100，125，135kg 四種規格。

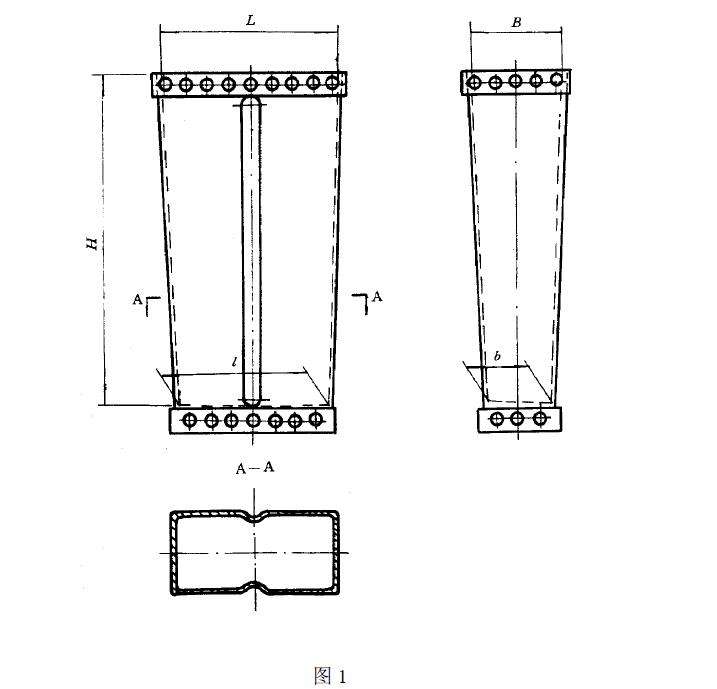

3. 4. 1. 2 制冰桶的形狀及基本尺寸見圖 1 及表1
。
